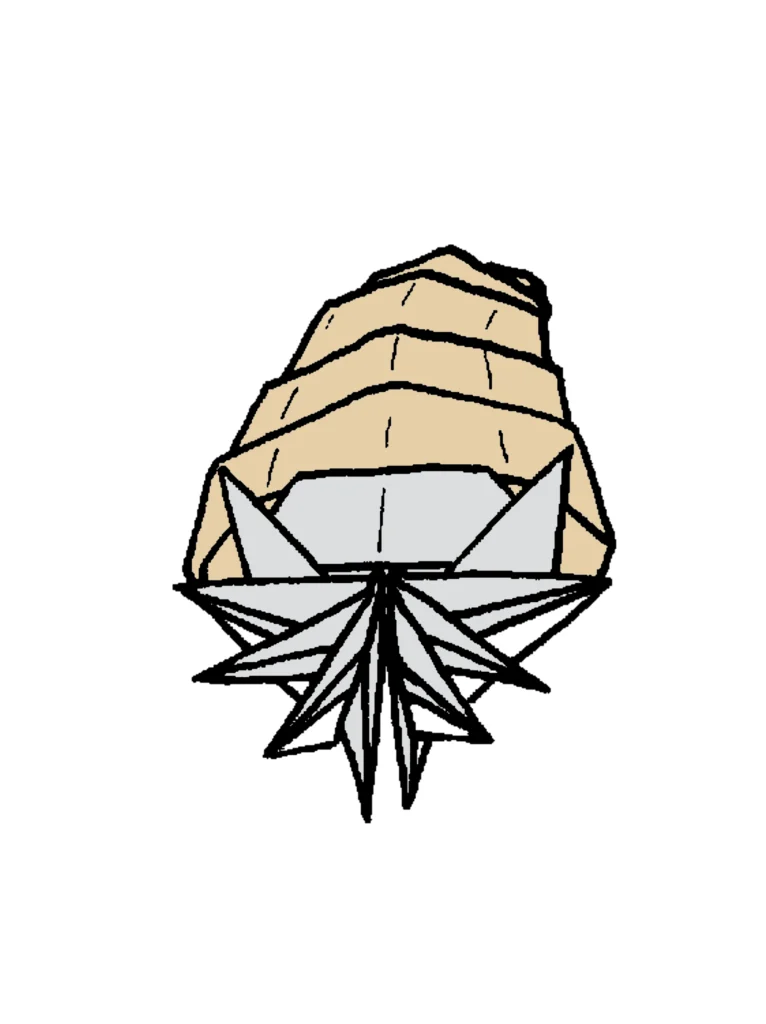

0138 オムナイト初号

まず平面で螺旋を表現した貝殻をつくりました(N.G.試作の写真参照)。そうしたら、ゲームフリークのチェックでN.G.となってしまいました。

そして、参考程度に試しにつくってみた立体の方がOKになり、びっくりしました。いかにも中途半端な、未完成のものだったからです。

その理由は、オムナイトの貝殻が、アンモナイト型であり、オウムガイ型ではないから、でした。

アンモナイト型の殻は、ゼンマイのような平面螺旋に巻くかたちです。そしてタイヤのように中央がややへこんでいます。

一方、オウムガイ型の殻は中央が山のように盛り上がり、カタツムリの殻のように、からだの横に螺旋の山が見えます。

つまり、これらは、異なる構造なのです。

巻貝ならベルヌーイ螺旋で同じようなものだろうと思っていた、浅はかさ、己の無知を、教えられました。

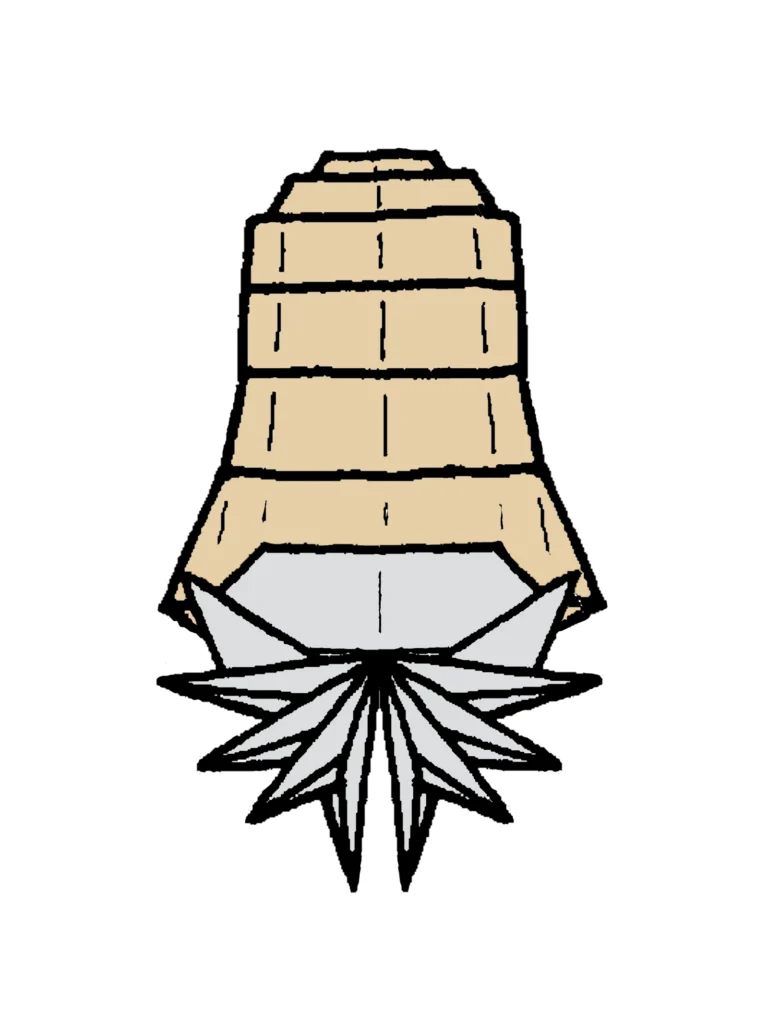

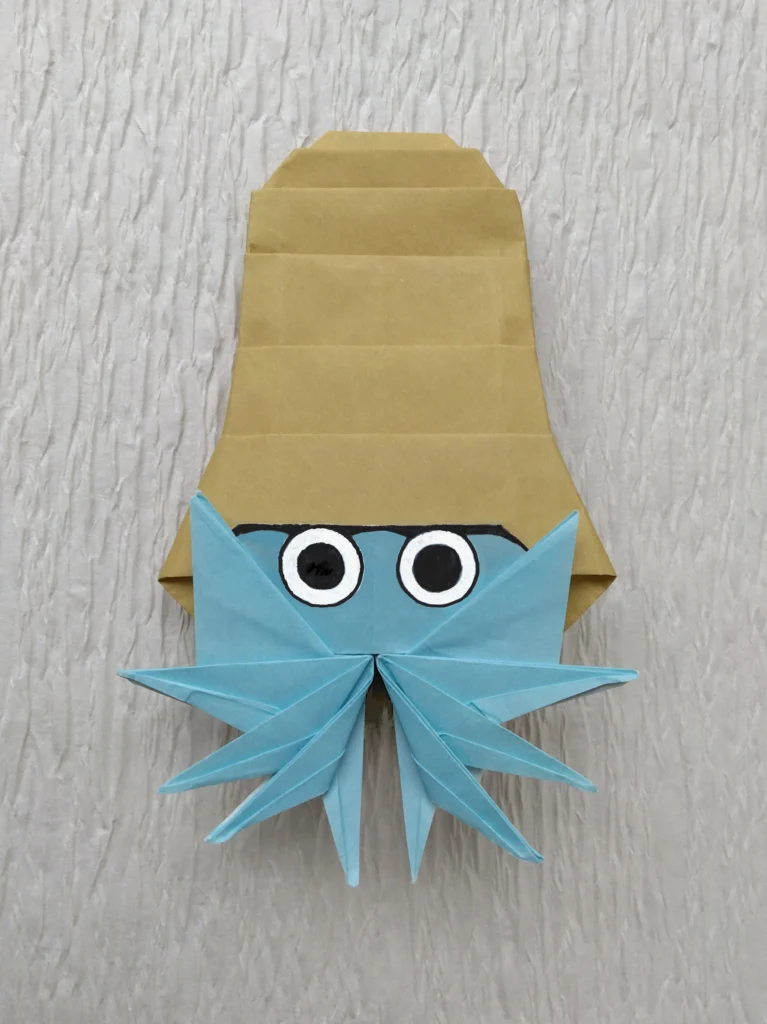

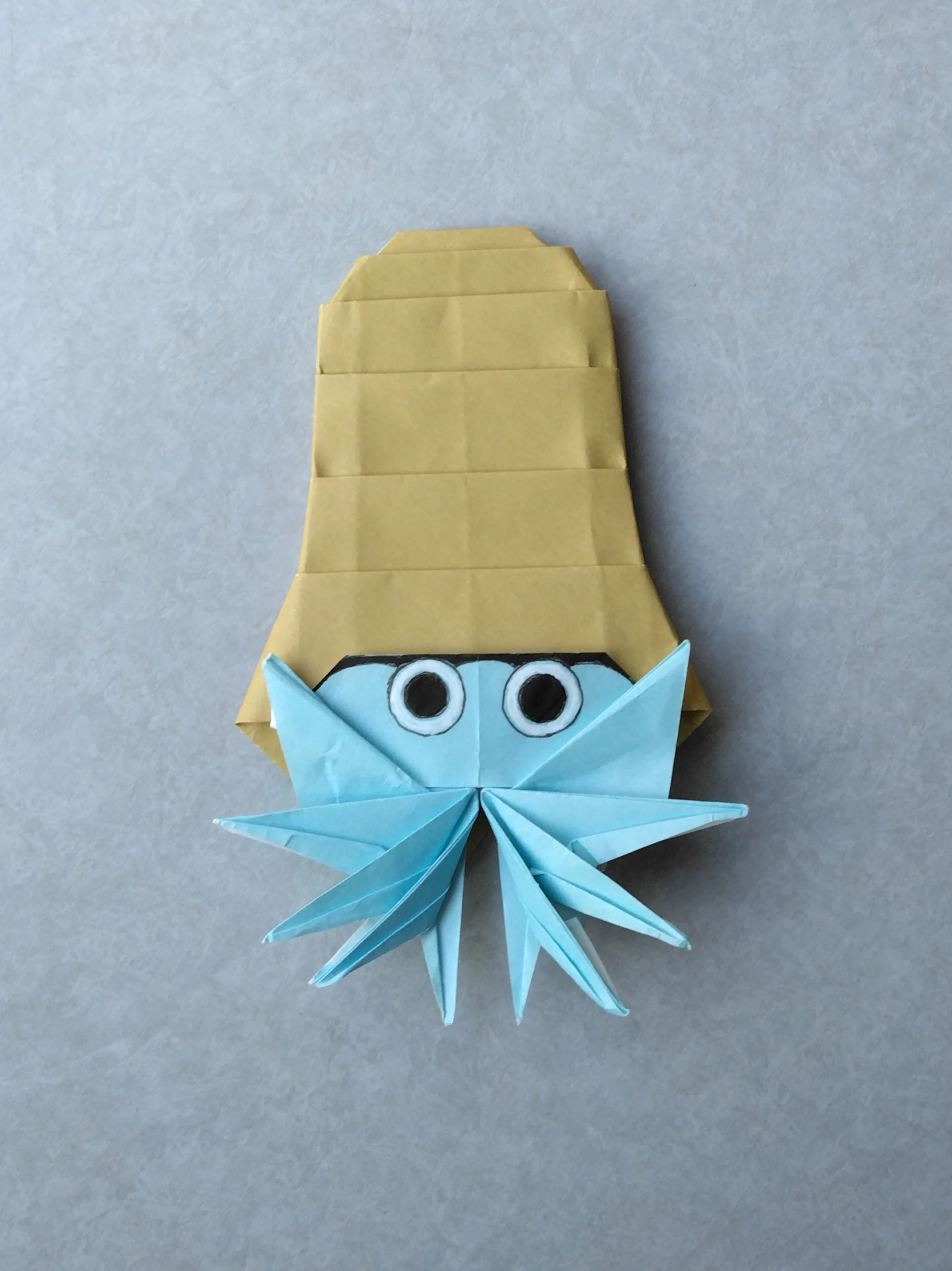

0138 オムナイト 2号改訂版

初号の貝殻のかたちは不安定で、再現性に疑問がありましたので、今回、安定したかたちのものをつくりました。
ところが、これが、サイズ感が難しくて、何度つくってもなかなかいいバランスにならなくて、ほんと苦労しました。
上下の長さがもうちょと短くてもよかったと、まだ迷いが消えません。

攻略本にあるオムナイトの絵には、触腕が10本描かれています。
10本は、初号で実現していますが、触腕の後ろに紙の裏の白い部分が見えていました。
それで、それらを折り込み、10本、すっきりと折りだしました。

さてさて。
この2号改訂版はほぼ平面なので、ファイルに挟んで持ち歩いたり、本のカバーのあいだに入れたり、カードにして封筒で送ったり、日常の中でいろいろ楽しむことができます。

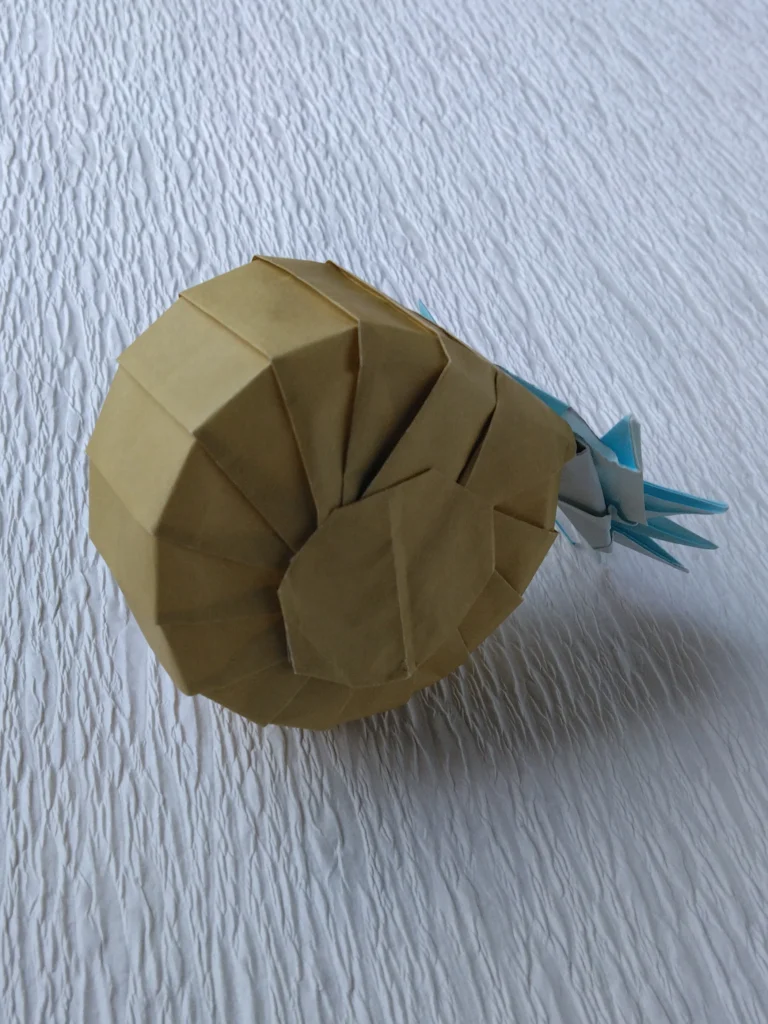

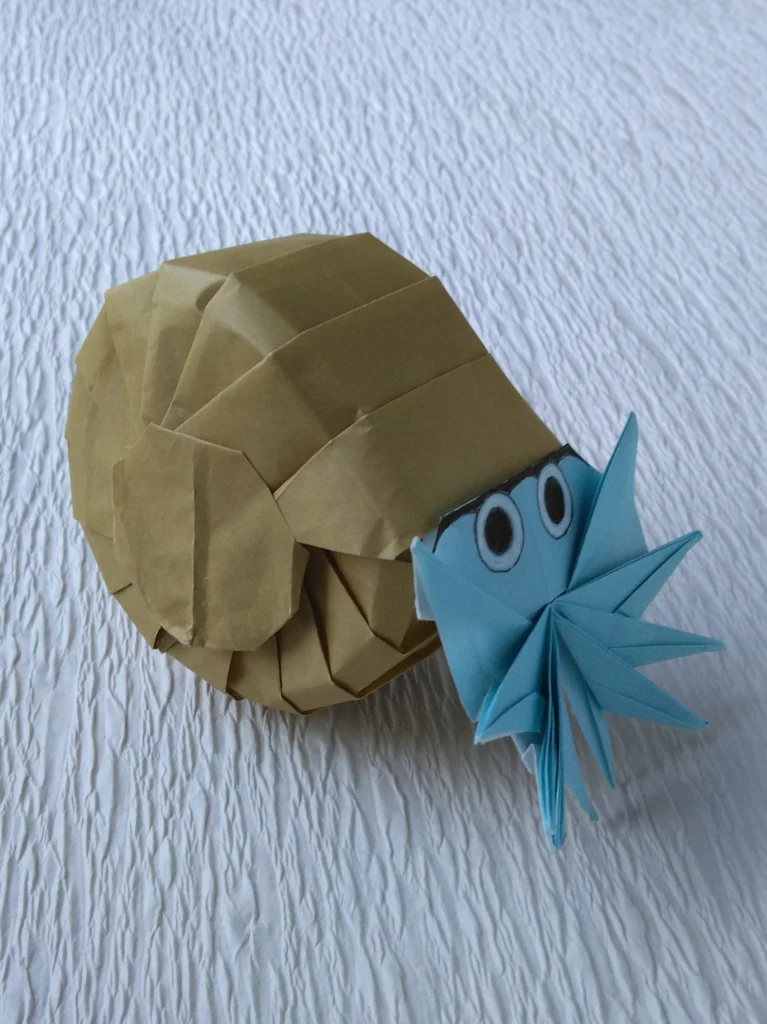

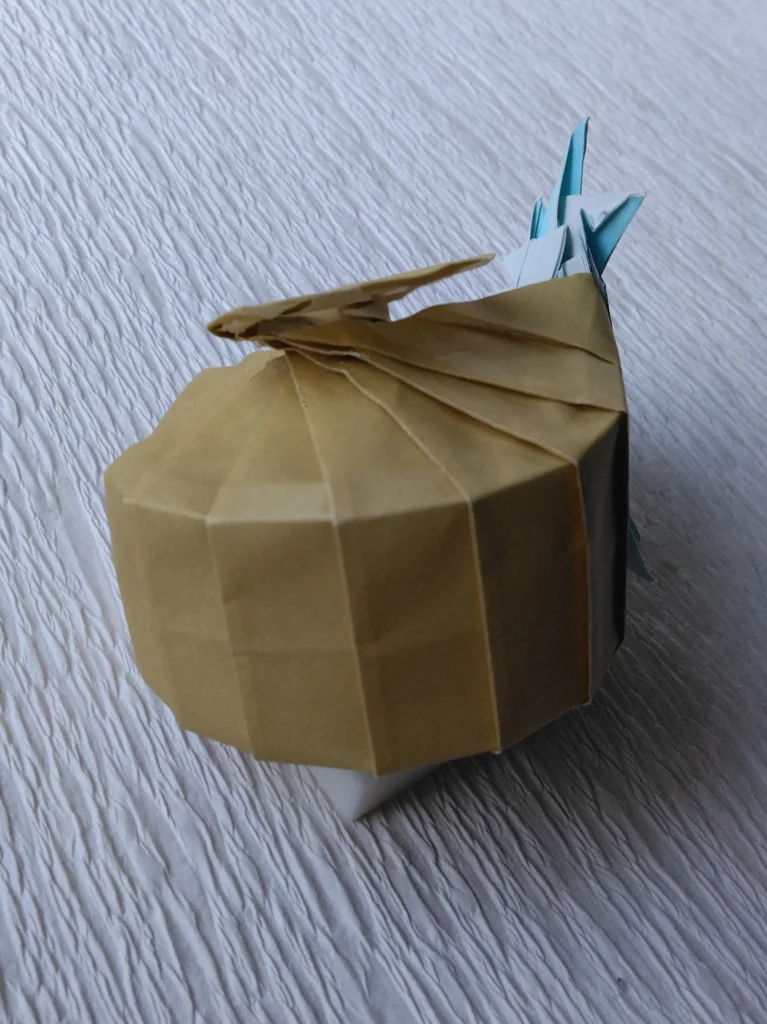

0138 オムナイト 3号

新作です。

貝殻を、いろいろな折り方で10種類ほどつくってみました。
それらの中で、これならいけそうだ、というかたちができました。

(オムナイト3号の折り図は、そのうち余裕ができたら描きます）

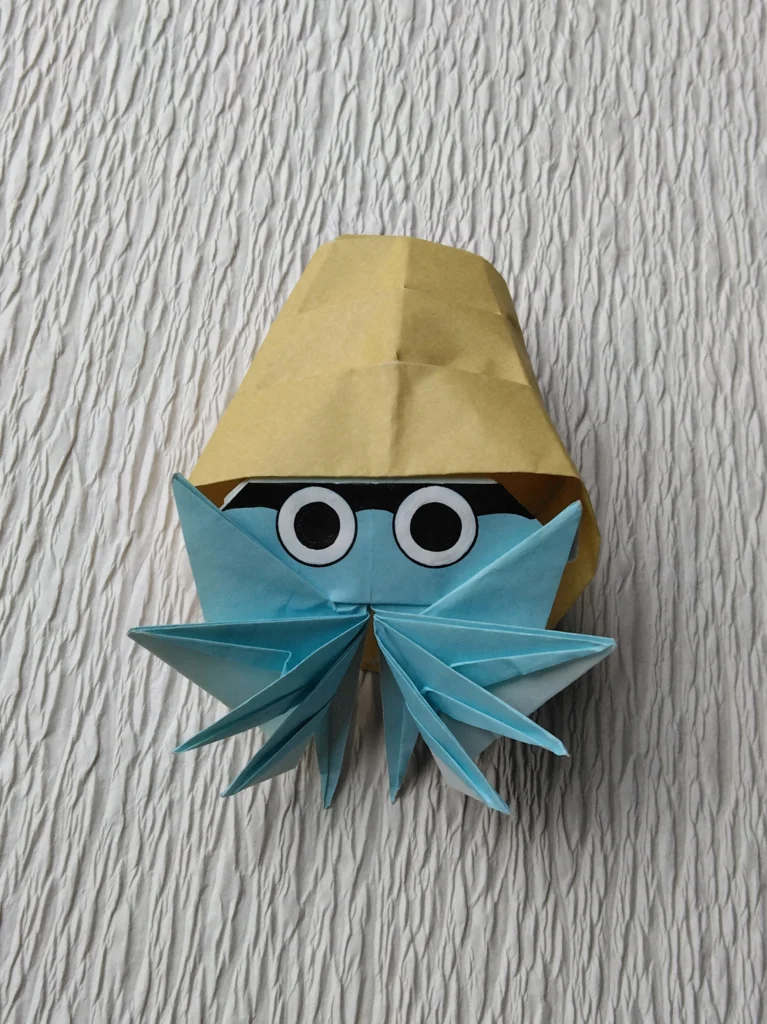

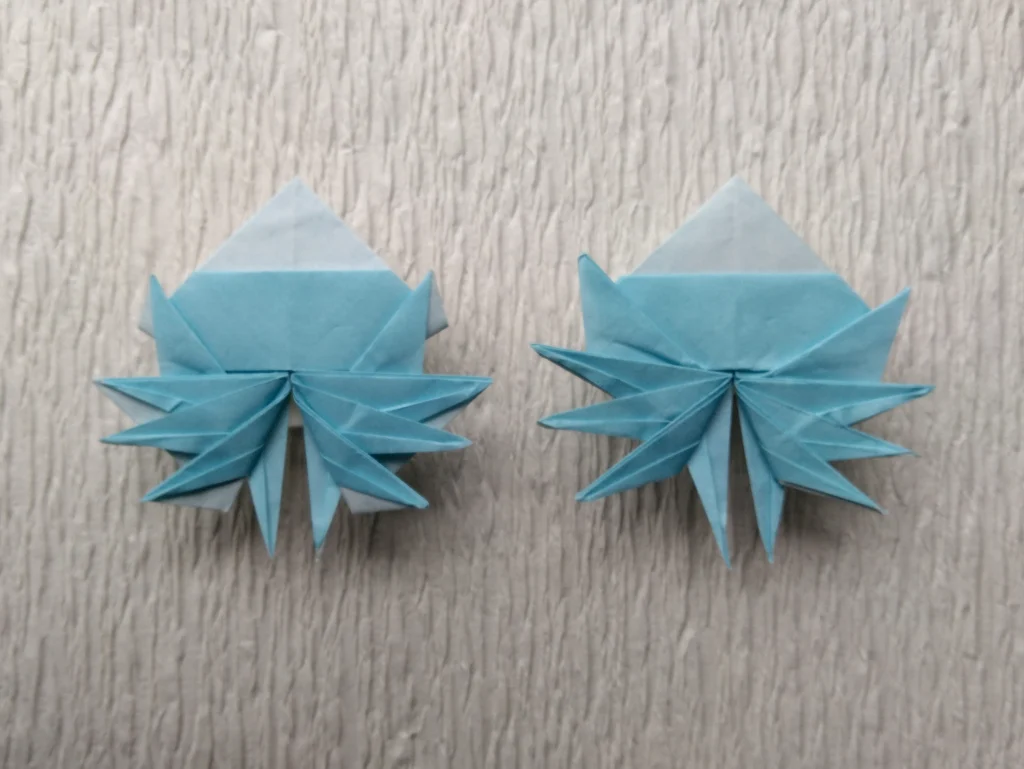

左は初号で、触腕の下に紙の白い部分が見えています。

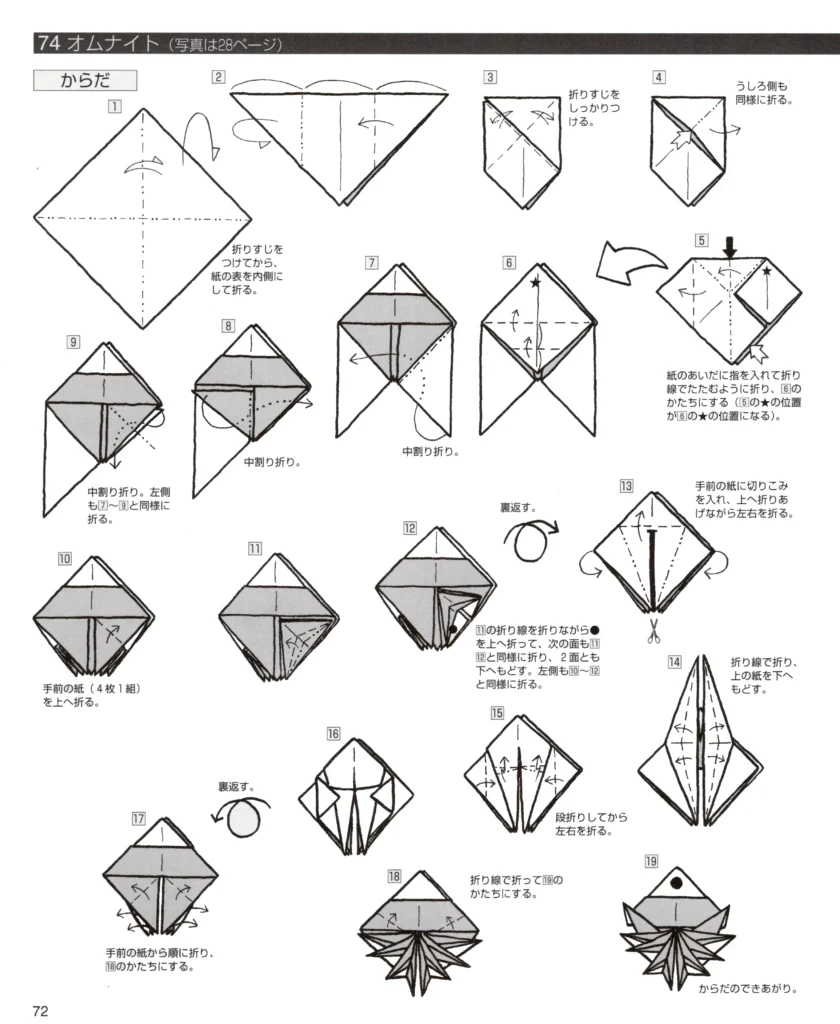

本に掲載するとき、折り図が煩雑になりすぎて収録できないと思い、そのままにしました。

今回、その処理の折り図を加えて、紙の白い部分が見えないようにつくりました。

★ゲームフリークのチェック

◆1回目のチェックで「立体の方のみ、OK」と、初号にOKをいただきました。

◆別ヴァージョンの、平面の、かたつむり型のものはN.G.となりました。

◆からだの紙の色は、はじめ浅黄色でつくっていましたが、水色に変更するようご指示がありました。

◆貝殻の色ですが、もっと白い色にすべきかとも思ったのですが、この色の紙でOKで、変更のご希望はありませんでした。

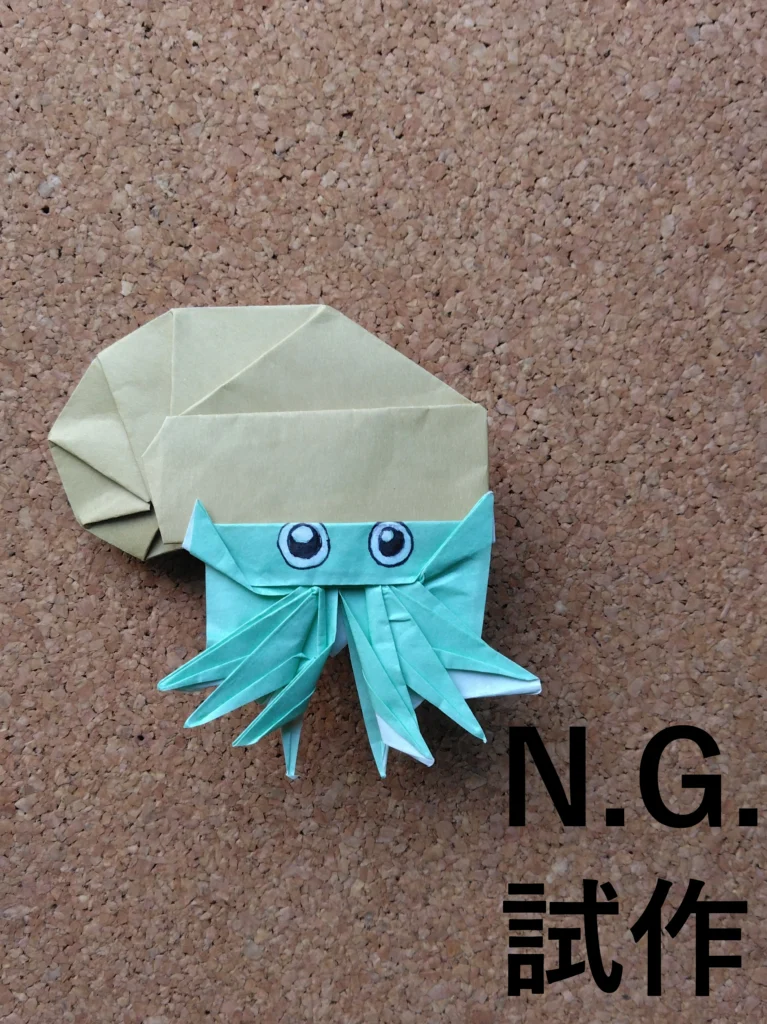

N.G.となった、巻貝の貝殻の螺旋を表現したものです。

一般の山型の巻貝や、カタツムリなどのような貝殻のかたちは、オムナイトとは構造が異なるもので、これは間違いなのでした。

つくり方

動画制作予定

つくり方の折り図

今回制作した折り図

■オムナイトのからだは、水色の紙で折る。
■オムナイトの貝殻は、アイボリー色の紙で折る。

English Commentary

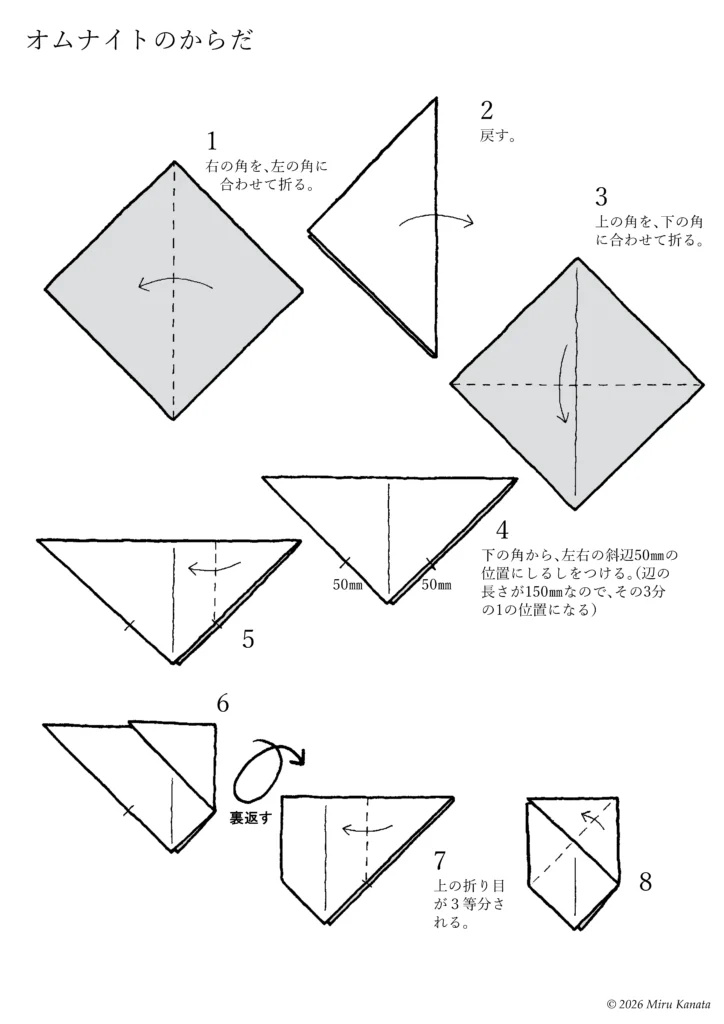

Omanyte’s Body

1 Fold the right corner to meet the left corner.
2 Turn it back.
3 Fold the top corner to meet the bottom corner.
4 Mark the left and right diagonal sides 50 mm from the bottom corner. Since the length of the sides is 150 mm, it will be one-third of that.
5
6
{Flip}
7 The top fold is divided into thirds.
8

English Commentary

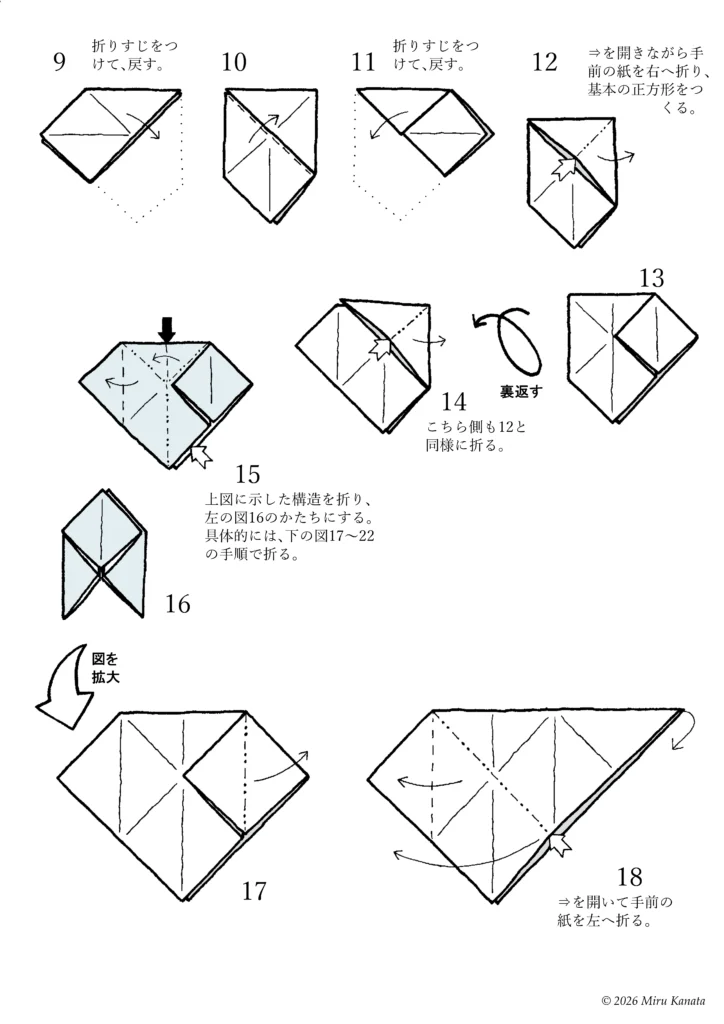

9 Make a crease and return it to its original position.
10
11 Make a crease and return it to its original position.
12 Open the arrow and fold the paper in front to the right to create a basic square.
13
{Flip}
14 Fold this side in the same way as step 12.
15 Fold the structure shown in the diagram above to form the shape shown in Figure 16 on the left. Specifically, fold it in the steps shown in Figures 17 to 22 below.
{Enlarge diagram}
17
18 Open the arrow and fold the paper in front to the left.

English Commentary

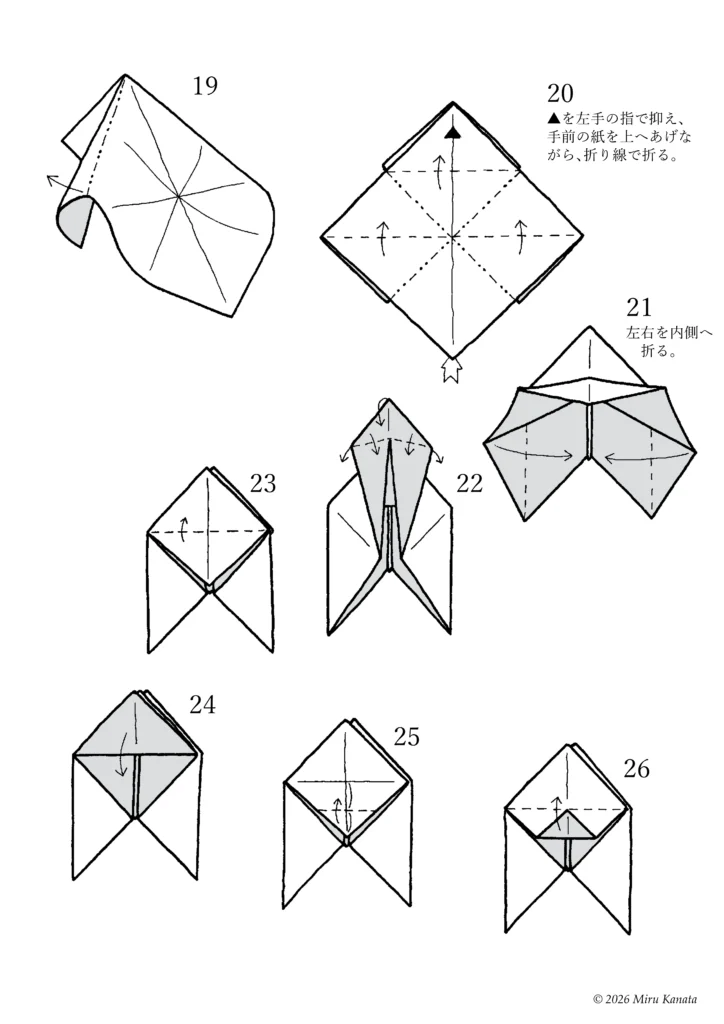

19
20 Hold the ▲ with the fingers of your left hand, lift the paper in front of you, and fold it along the crease.
21 Fold the left and right sides inward.
22
23
24
25
26

English Commentary

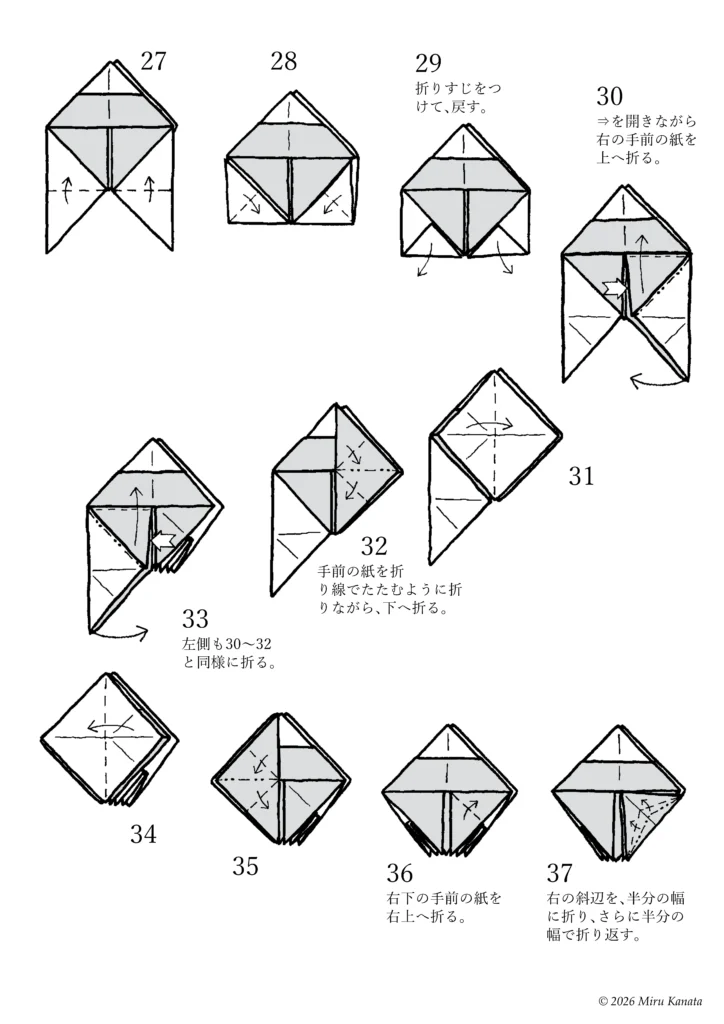

27
28
29 Make a crease and return it to its original position.
30 While opening the arrow, fold the paper in front of you on the right upwards.
31
32 Fold the paper in front along the crease and fold it downwards.
33 Repeat steps 30-32 for the left side.
34
35
36 Fold the paper in front of you on the bottom right towards the top right.
37 Fold the right diagonal side in half, and then fold it in half again.

English Commentary

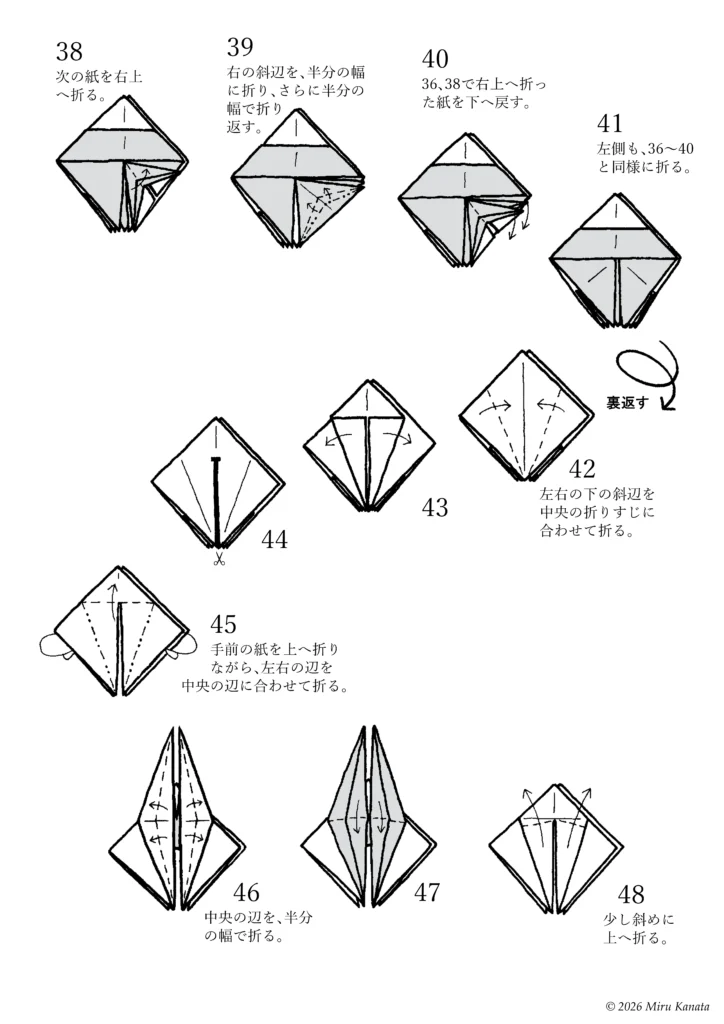

38 Fold the next piece of paper to the top right.
39 Fold the right diagonal edge in half, and fold it back in half again.
40 Turn the paper folded to the top right in 36 and 38 back down.
41 Fold the left side in the same way as 36 to 40.
{Flip}
42 Fold the bottom diagonal edges on both sides to align with the center crease.
43
44
45 While folding the paper in front up, fold the left and right edges to align with the center edge.
46 Fold the center edge in half.
47
48 Fold it slightly diagonally up.

English Commentary

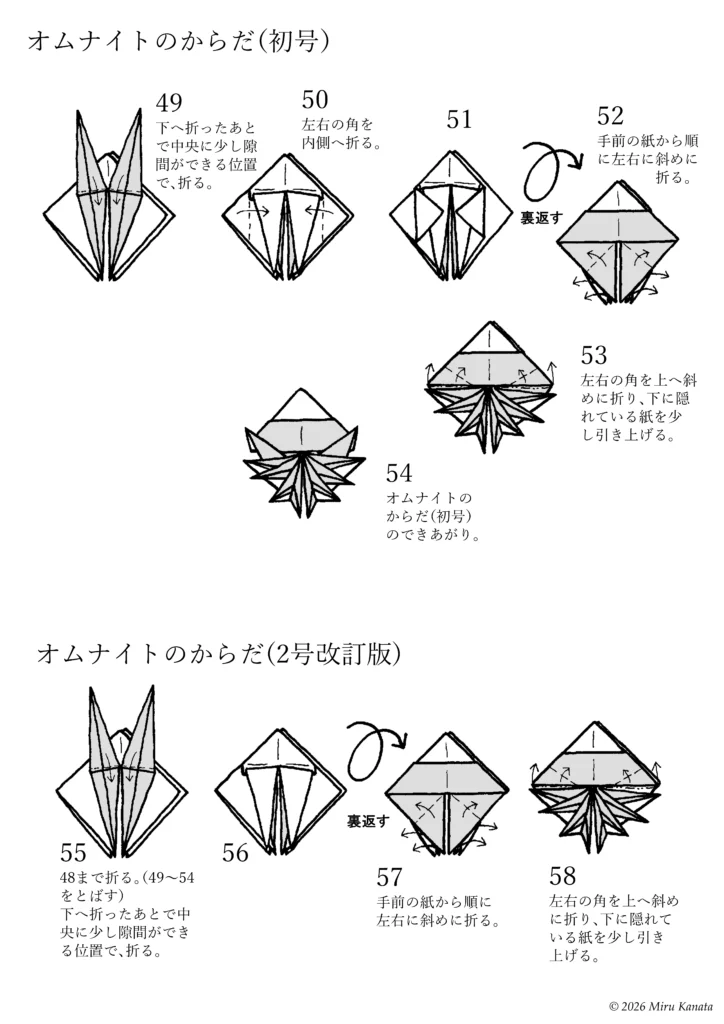

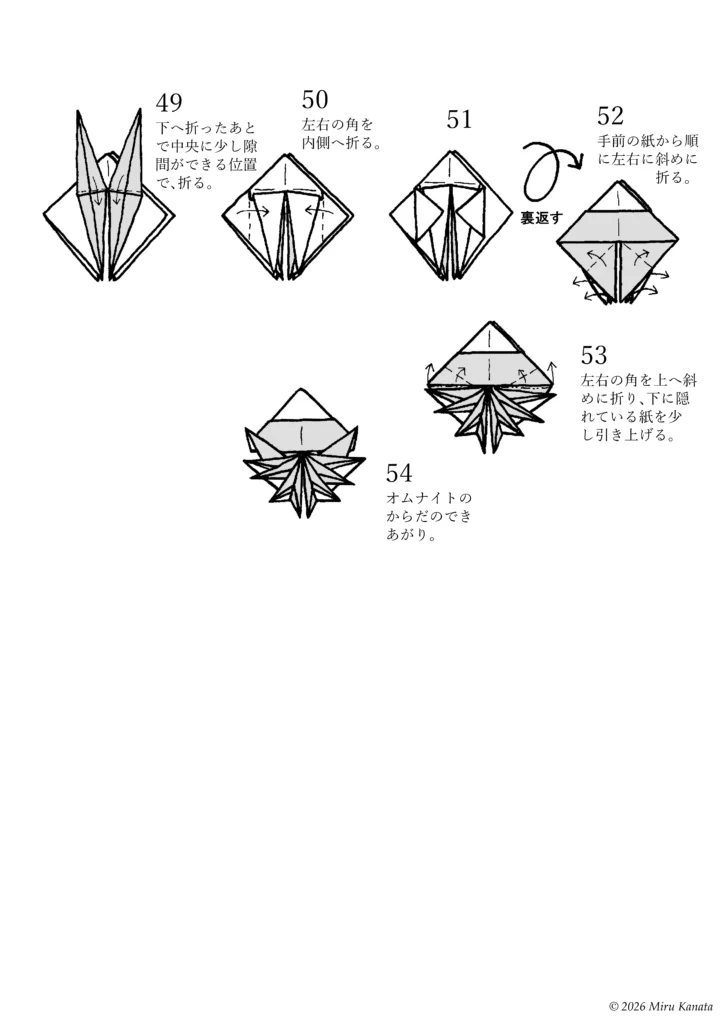

Omanyte’s Body (First Edition)

49 After folding downwards, fold so that there is a small gap in the center.
50 Fold the left and right corners inward.
51
{Flip}
52 Starting with the paper in front, fold diagonally left and right.
53 Fold the left and right corners diagonally upwards, and slightly pull up the paper hidden underneath.
54 Omanyte’s body (first edition) is complete.

Omanyte’s Body (revised 2nd edition)

55 Fold up to 48. (Skip 49-54) Fold again at the point where there is a small gap in the center after folding downwards.
56
{Flip}
57 Starting with the paper at the front, fold diagonally to the left and right.
58 Fold the left and right corners diagonally upwards, slightly pulling up the paper hidden underneath.

English Commentary

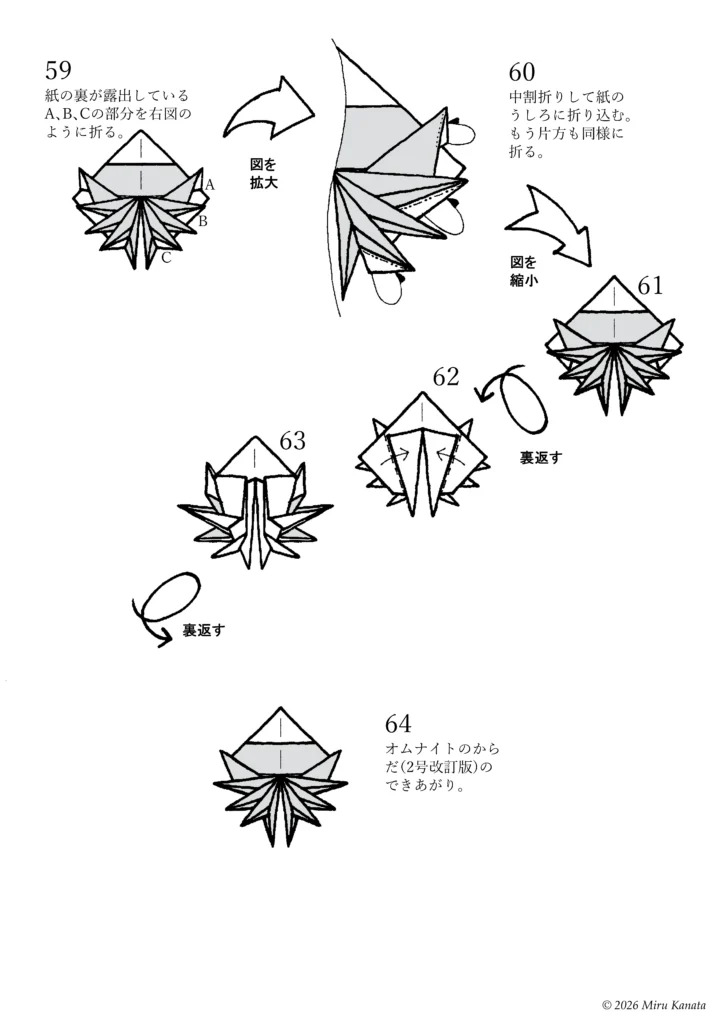

59 Fold the exposed backside of the paper at parts A, B, and C as shown in the diagram on the right.
(Enlarge diagram)
60 Press the center fold and fold it behind the paper. Do the same on the other side.
(Reduced diagram)
61
(Flip)
62
63
(Flip)
64 Omanyte’s body (revised version 2) is complete.

English Commentary

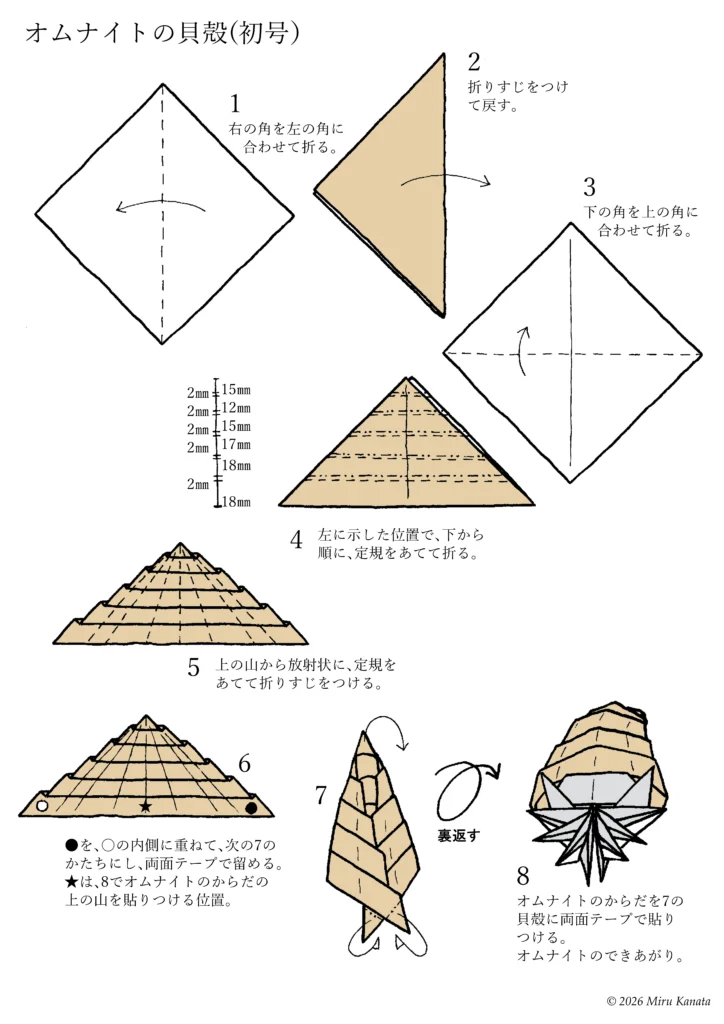

Omanyte Shell (First Edition)

1 Fold the right corner to meet the left corner.
2 Make a crease and fold back.
3 Fold the bottom corner to meet the top corner.
4 Using a ruler, fold from the bottom in the positions shown on the left.
5 Using a ruler, fold in a radial pattern from the top peak to make creases.
6 Place the ● inside the ○ to form the shape of 7 below and secure with double-sided tape. The ★ indicates the position where the top peak of the Omanyte’s body will be attached in 8.
7
(Flip)
8 Attach the Omanyte’s body to the shell in 7 with double-sided tape. Omanyte is finished.

English Commentary

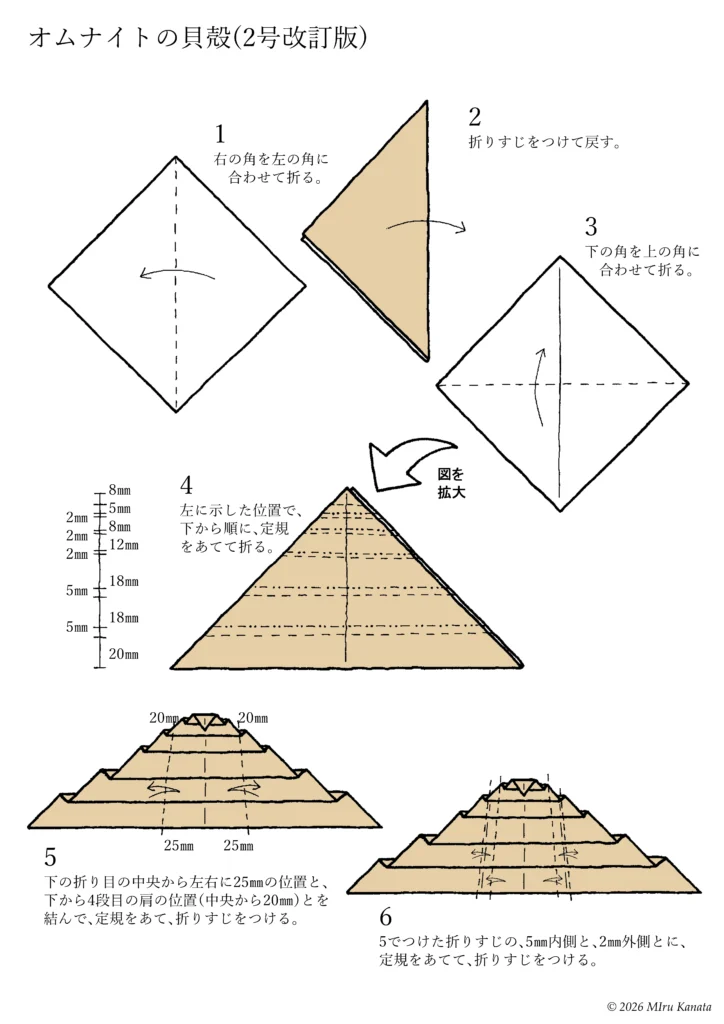

Omanyte Shell (revised 2nd edition)

1 Fold the right corner to meet the left corner.
2 Make a crease and return.
3 Fold the bottom corner to meet the top corner.
(See enlarged image)
4 Using a ruler, fold from the bottom in the positions shown in the image.
5 Place a ruler between a position 25 mm to the left and right from the center of the bottom fold and the shoulder position of the fourth row from the bottom (20 mm from the center), and make a crease.
6 Place a ruler 5 mm inward and 2 mm outward from the crease made in step 5, and make a crease.

English Commentary

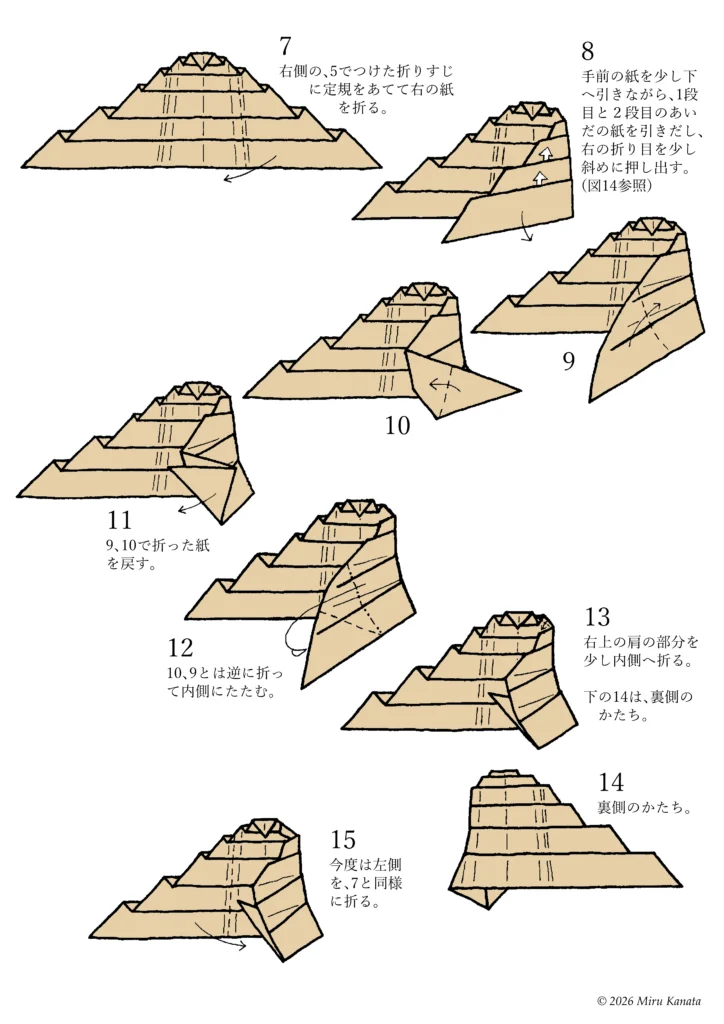

7 Place a ruler on the crease made in step 5 on the right side and fold the paper on the right.
8 While pulling the paper in front slightly downward, pull out the paper between the first and second rows and push the fold on the right at a slight angle. (See Figure 14)
9　
10
11 Return the paper folded in steps 9 and 10.
12 Fold in the opposite direction to steps 10 and 9, folding inward.
13 Fold the top right shoulder part slightly inward. 14 below is the shape of the back side.
14 The shape of the back side.
15 Now fold the left side in the same way as step 7.

English Commentary

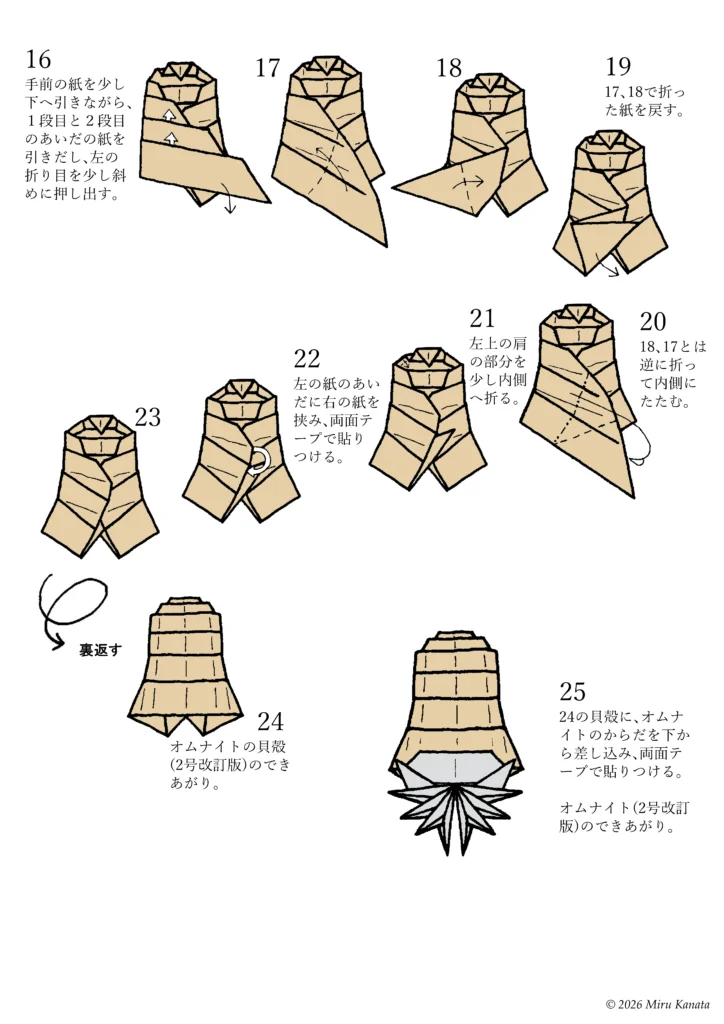

16 While pulling the paper in front slightly downwards, pull out the paper between the first and second rows and push the left fold out at a slight angle.
17
18
19 Fold the paper folded in steps 17 and 18 back.
20 Fold steps 18 and 17 in the opposite direction and fold inwards.
21 Fold the upper left shoulder part slightly inwards.
22 Place the right paper between the left pieces of paper and adhere with double-sided tape.
23
{Flip}
24 Omanyte’s shell (revised version 2) is complete.
25 Insert Omanyte’s body into the shell in step 24 from the bottom and adhere with double-sided tape. Omanyte (revised version 2) is complete.
